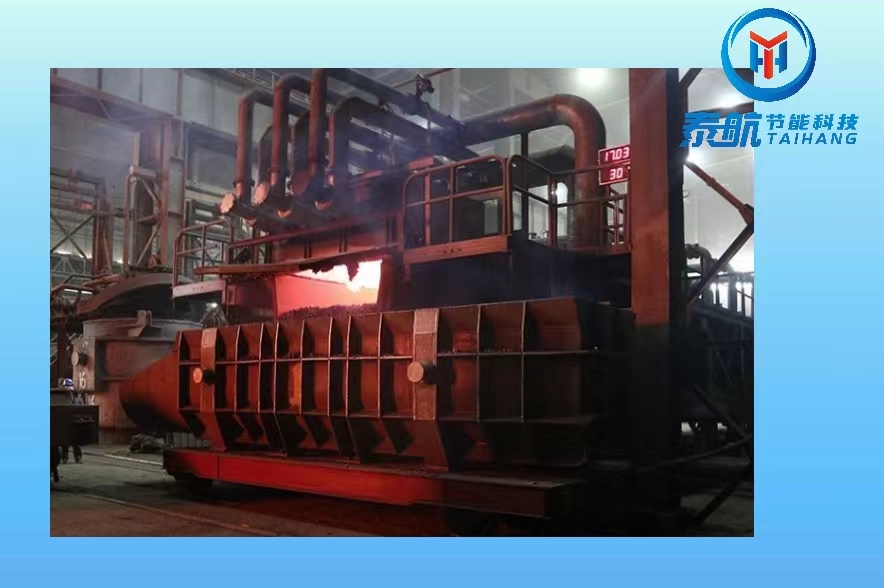

转炉废钢预热烘烤振动输送系统
一，设备机械的工作原理主要是运动特性是水平差速运动，物料在其上面做水平往复运动。
振动输送系统由驱动装置、给料部分、加热部分、支撑装置、托架等组成。驱动装置是振动输送系统核心部件，振动器电机的速度由变频器控制。激振器箱体的轴孔加工必须一次成型，保证其同轴度0.1mm;驱动装置采用振动机械专用进口轴承，所有的轴承均带有轴承测温装置并在操作台上显示实时温度。齿轮箱内有齿轮润滑油，采用齿轮泵润滑齿轮，所有的轴承由集中润滑系统润滑驱动装置内安装有由一对反向同速转动的高速轴、一对反向同速转动的低速轴的四个平行轴、电磁阻尼装置、箱体、齿轮组、润滑系统等组成。这四个轴装在一个共用罩内，它们之间有齿轮传动保证同步。驱动装置联接板采用铰制孔螺栓联接，侧板、底板、联接梁间采用环槽铆钉联接，可以防止由废钢冲击引起的变形。给料部分料槽与侧板间采用高强螺栓连接，中间夹有顶板，以缓冲废钢冲击,收料槽钢板材质Q355，内壁厚度30mm。吊杆螺栓采用42CrMo材质，并进行调质处理，吊杆螺母采用防松螺母，使用寿命不小于两年。
电磁横向阻尼装置可以防止尾部输送机在振动时横向摆动。支撑装置由支架、
凸面垫圈、凹面垫圈、高强度双头螺栓等组成。支撑装置用于悬挂尾部输送机机体，其功能是通过凸面垫圈、凹面垫圈、高强度双头螺栓组成的悬挂摆动系统使输送机作往复摆动。
加热部分水冷料槽内壁采用耐热不锈钢(2520)钢，厚度25mm，外壁采用Q355B，厚度16mm。要求钢板焊接以后退火去应力，装料裙边用于电磁吊上料导向之用。装料裙边为钢结构件，厚度为30mm,
二，烘烤系统组成
燃烧系统位于振动输送系统加热部分的上方，主要作用是对输送机内的废钢进行连续烘烤，燃烧系统由保温罩、烧嘴、燃气管路、助燃空气供给系统、排烟系统、点火系统、温度测量装置、煤气吹扫系统、余热回收系统等组成烧嘴布置在保温罩顶部，选用高效烧嘴(燃烧温度达1200"C)顶燃式燃烧，对废钢进行快速预热，将废钢快速烘烤至700C以上，在输送机槽体下部设置吸风口，通过强制引风，将高温烟气从下部引出，使槽体内废钢上下层均匀受热，避免出现废钢上层过热而下层烤不透的情况。
